感性负载直流电阻测试仪

感性负载直流电阻测试仪介绍：
一次将高、低压电流电位测试线全部接到变压器上，测试过程中不用再倒测试线；
对于星型接法的绕组测试，仪器可以采取三相同时测试的方式测试A0、B0、C0相的电阻，节省测试时间；
三相五柱低压内部角接的变压器低压测试时，仪器内部采用自动助磁的方法，比直接用大电流测试速度快；
显示、打印变压器的高中低压绕组的全部测试数据，并自动计算出三相不平衡度，还可以打印折算到额定温度下的阻值；
三相测试时先测试A0的数据，再三相同时测试，解决了三相同时测试中性点引出线电阻不能测试的问题，测试数据更接近单相测试值

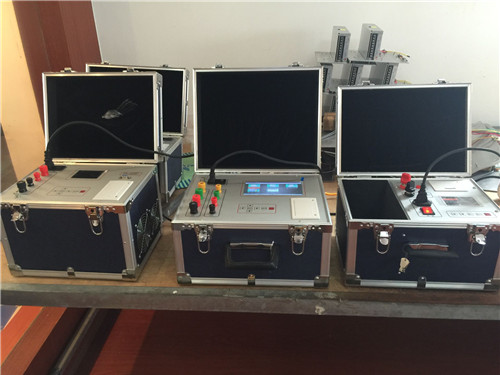

感性负载直流电阻测试仪
仪器应可靠接地,接好测试线后开机，输出电流测试过程中,切不可拆除测试线,以免发生事故,完毕后一定要等电流消弧指示结束或声光报警停止后再关闭电源,拆除测试线。
使用三通道方式测量有载调压变压器,可带载切换分接点,节省充电时间。
测量无载调压变压器，要等放电指示报警停止后,方可切换分接点,切换档位。
助磁测试主要针对三相五柱式变压器，低压绕组为三角形联结；（如发现低压绕组三角形联结，测试时充电很慢，可采用助磁法测试）
接线与操作
1、用电源线把仪器与外部AC 220 电源连接,用接地线将接地端子与大地连接。
2、两绕组变压器测试时依次将高压测试线的四个测试钳（黄绿红黑）分别接到高压侧的A、B、C、O套管上，如果只有A、B、C三个套管,可以将黑色测试钳悬空；测试线另一端与仪器的接线端子对应连接。将低压测试线的四个测试钳（黄绿红黑）分别接到低压侧的a、b、c、o套管上,如果只有a、b、c三个套管,可以将黑色测试钳悬空;测试线另一端与仪器的接线端子对应连接。
注：整个测试过程不用倒线。
3、三绕组变压器可以将高低压绕组测试完后,将高压测试线的四个测试钳倒接到中压侧测试即可。
4、单相变压器使用将高压测试线中黄色和黑色的测试钳接到单相变压器的高压侧,低压测试线中黄色和黑色的测试钳接到单相变压器的低压侧。
5、仪器配套的专用测试线已经将电流、电压线设计到同一钳口上,接线简单方便。
参数：
