180kVA/60kV串联谐振耐压试验装置

180kVA/60kV串联谐振耐压试验装置概述：

变频串联谐振适合各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验都必须严格按试验规程定期进行。在工频条件下，由于被试品电容量较大，或者试验电压要求较高，对试验装置的电源容量相应的也有较高的要求，传统的工频耐压装置往往单件体积大，重量重，不便于现场搬运，而且不便于任意组合，灵活性较差。

JY-180kVA/60kV串联谐振耐压试验装置技术方案

1、变频串联谐振基本原理：

变频串联谐振耐压试验是利用电抗器的电感与被试品电容组成LC串联回路，调节变频电源输出的电压频率，实现串并联谐振，在被试品上获得高电压，是当前高电压试验的一种新方法，深受专家好评，在国内外已经得到广泛的使用。

2、变频串联谐振试验装置特点：

变频串联谐振试验装置具有输出容量大，输出电压高、可任意组合电抗器针对不同试品的交流耐压试验。

变频串联谐振试验装置具有体积小、重量轻、每件重量不超过50kg、特别方便野外试验。

变频串联谐振试验装置具有保护功能好、有过压保护、过流保护、时间保护、闪络保护、过热保护、模块保护等功能。

变频串联谐振试验装置具有操作极具简单，并具有手动和自动两档。

变频串联谐振试验装置采用大屏幕、使试验数据一目了然，并可打印试验结果。

变频串联谐振试验装置具有试品击穿后无过电压之虞，对试品的损坏相当小。

变频串联谐振试验装置试验所需电源容量小，仅是工频变压器试验所需电源容量的几分之一，解决现场电源难找的问题。

3、适用范围：

满足400mm2/35kV交联电缆，长度2000m的交流耐压试验。

4、使用环境条件：

1 环境温度：-10℃～40℃

2 相对湿度：不大于90%

3 海拔高度：2500米以下

5、设备制造引用和执行标准

1DL/T849.6—2004     高压谐振试验装置；

2GB 6450—1986        干式电力变压器；

3DL/T848.2—2004     试验变压器；

4GB/10229—1988      电抗器；

5GB/T11920—1989     控制装置通用技术条件；

6GB/T16927.1—1997   高电压试验技术；

7IEC358—1990           耦合电容器和电容分压器。

6、设备配置一览表

名称	规格型号	单位	数量	外形尺寸(mm)	重量(kg)
调频电源	15kVA	台	1	420×280×380	22
励磁变压器	15kVA/2.5kV×2	台	1	450×300×650	75
高压电抗器	25kV/3A//40H	台	4	φ330×470	(每台)65
电容分压器	50kV/0.001uF	台	1	φ150×750	8
补偿电容器	50kV/0.0125uF	台	1	φ250×750	18
附件		套	1

7、主要功能及参数：

7．1调频谐振试验装置系统参数：

7．1．1．仪器输入电压：220V±10%   50Hz；

         功率输入电压：380V±10%   50Hz；

7．1．2．额定输出电压调节范围：0 ~ 50kV；

7．1．3．最大试验容量：300kVA；

7．1．4．谐振电压波形：正弦波、畸变率：≤0.5%；

7．1．5．输出电压不稳定度：≤0.5%；

7．1．6．输出频率范围：25～320Hz；

7．1．7．频率调节分辨率：0.01Hz；

7．1．8．品质因数Q值：额定负载下不小于50；

7．1．9．绝缘水平：1.2倍额定电压耐压1min；

7．1．10．额定电流下连续运行时间不低于30 min；

7．1．11．电压测量精度：1级；

7．1．12．噪   声：≤45dB；

7．1．13．该装置配备以下保护功能：

          设备有手动试验、自动调谐及自动试验；

过电压保护、过电流保护、放电保护、断电保护、零启动保护。

试验数据大屏幕显示、中文菜单、可打印输出、打印机为嵌入式。

7．2 调频电源：

7．2．1．额定输出容量：15kVA；

7．2．2．仪器电源：220V±10%  50Hz；

                   功率电源：380V±10%  50Hz；

7．2．3．额定输入电流：39.5A；

7．2．4．额定输出电压：0-340V可调、单相、输出电压不稳定度0.05%；

7．2．5．额定输出电流：44A；

7．2．6．频率调节范围：25～320Hz；

7．2．7．额定容量下连续运行为规定工作时间下温升≤60K；

7．2．8．显示以下参数：

a．经变频输出的频率、电压、电流；

b．过压保护电压值，并可任意整定，当成套装置的输出电压值达到保护整定时，可自动切除成套装置；

c．过流保护：当调频电源的输出电流达到保护整定值时，可自动切除成套装置；

d．击穿保护：当高压侧发生对地闪络时，可自动切除成套装置，装置带有隔离装置，可确保设备和人身不受损害；

e．具有全电压输出保护，在调压过程中，一旦调压失控，调频电源立即闭锁；

7．2．9．可实现以下操作：

a．频率的调节，上升和下降频率调节分粗调和细调两种，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；

b．带有设置电压、设置时间，电压自动上升到设置值而停止并自动计时；

c．带有各种保护功能的整定按钮，可在面板上对各种保护值进行整定；

d．带有手动试验功能和自动试验功能；

e．带有试验数据打印功能。

7．3 励磁变压器

7．3．1．结构形式：干式；

7．3．2．输入电压：340V；

7．3．3．输出电压：2.5kV/5kV；

7．3．4．额定容量：15kVA；

7．3．5．额定输出电流：6A/3A；

7．3．6．工作频率：30～300Hz；

7．3．7．额定容量下连续运行为规定工作时间下，线圈对空气的温升不大于60K；

7．4 高压电抗器25kV/3A

7．4．1．结构形式：干式、环氧浇铸；

7．4．2．额定容量：75kVA；

7．4．3．额电电压：25kV；

7．4．4．额定电流：3A；

7．4．5．额定电感量：40H；

7．4．6．工作频率：30～300Hz；

7．4．7．额定容量下连续运行为规定工作时间下，电抗器对空气的温升不大于60K；

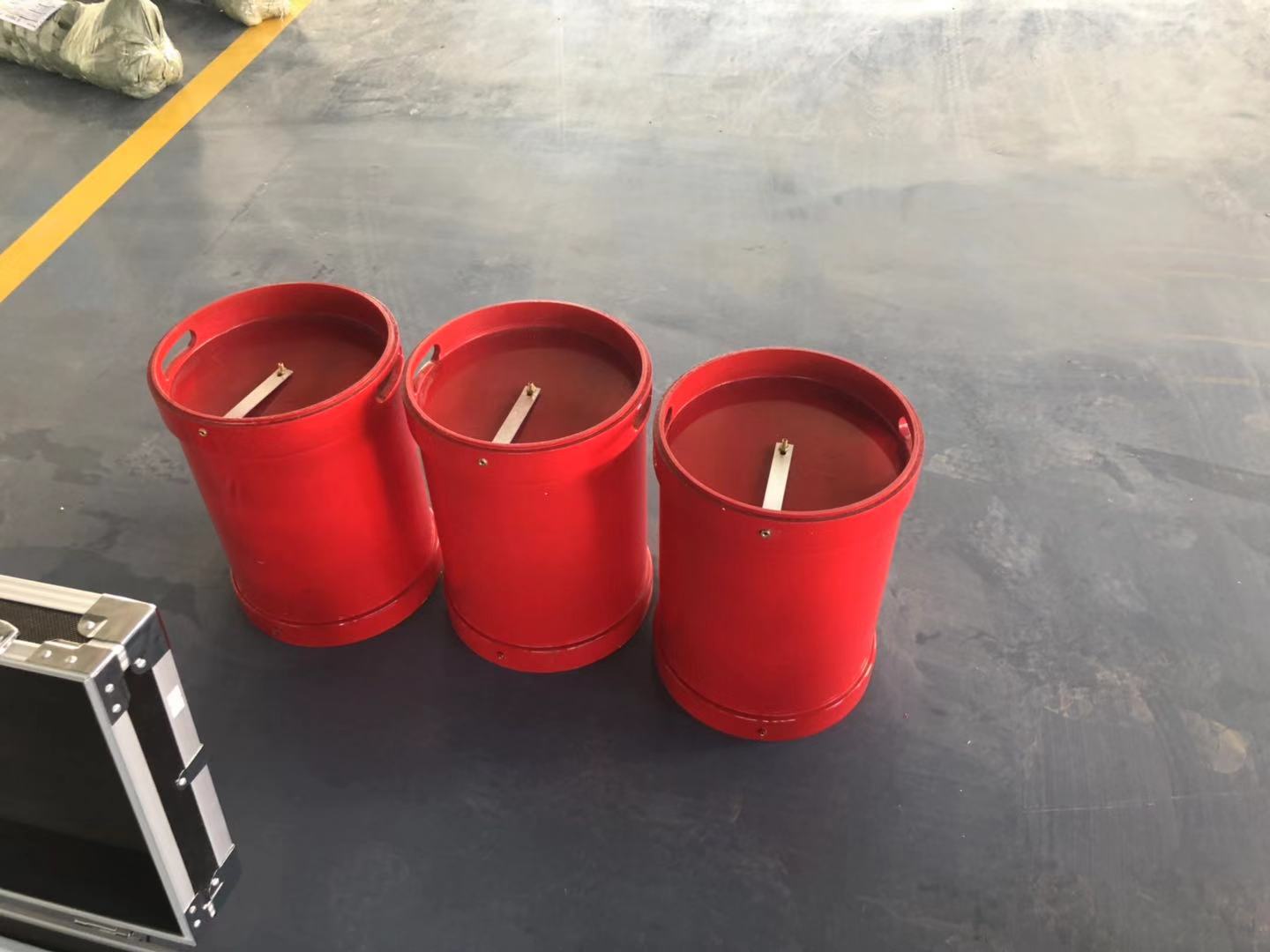

7．4．8．性能及特点：电抗器设计干式、环氧浇铸，电抗器可以自由方便叠装。环氧树脂绝缘筒外壳，具有足够的电气、机械强度，必要的散热能力以及油热胀冷缩的裕度。外壳上下盖板,颜色为橘红色。

7．5 电容分压器

7．5．1．结构形式：电容式；

7．5．2．额定电压：50kV；

7．5．3．额定电容量：1000pF；

7．5．4．工作频率：30～300Hz；

7．5．5．测量精度：≤1.0%；

7．5．6．性能及特点：

         a.额定电压下可连续运行2小时。

         b.在30～300Hz范围内，其精度和稳定度保持不变。

         c.在20℃温度下电容分压器介质损耗值≤0.0025

         d.电压测量通过专用测试引线引至调频电源进行测量。

7．5 补偿电容器

7．5．1．结构形式：电容式；

7．5．2．额定电压：50kV；

7．5．3．额定电容量：12500pF；

7．5．4．工作频率：30～300Hz；

7．5．6．工作时间：额定电压下可连续运行2小时。
