变频串联谐振耐压装置接线说明
在实际操作之前，我们先要做一些准备工作，比如，我们需要对[串联谐振装置做一些理论上的了解。这样有助于我们组装和使用设备，我们需要了解的是线该如何连接，设备该如何组装，以及这样做的原因是什么等等。接下来，我们先来了解一下
变频串联谐振耐压装置原理.
首先，从变频串联谐振耐压装置的组装开始说起，我们都知道串联谐振是由四个基本仪器组成的：变频电源、励磁变压器、电抗器和分压器（部分带有补偿电容器）。那么为什么会有一个额外的补偿电容器呢？如何连接补偿电容器？
我们以一个实验为例，试验样品为长度约为15米、单芯截面为70毫米、长度为8.7/10千伏的电缆。
我们知道电缆的长度，单芯的横截面积和电压水平。然后通过电缆容量计算器得到0.0033uf的电缆容量值。我们还可以得到共振频率和电流值。通过对国家标准的检查，可以确定试验的耐受电压为17.5kV。知道这些有什么用呢？首先，我们需要知道什么是串联共振。
在由电阻、电感和电容组成的串联电路中，当电容电抗xc等于电感xl时，即xc=xl，电路中的电压u与电流i相同，电路呈现纯电阻，称为串联谐振。
串联谐振频率只能在30～300之间直接工作，且不超过300是有效的。
许多电力用户直接用0.0033uf作为电容值计算频率值可能是错误的。分压器上的铭牌表示2500pf的电容值。所以我们需要增加2500pf。这还不够。我们需要知道电容值和电感值。
这里，电抗器铭牌的电感为60h，电流为1.25A，这样就可以计算出频率和电流值。对于测试电缆，可以完成一个电抗器。

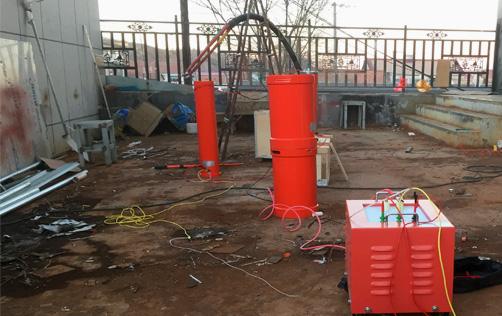

开始接线，仪表与电缆接线
将变频电源接至380V电源，电源输出线接至励磁变压器，并按励磁变压器屏图连接励磁变压器并切换卡子。接地可变电压输出线用于连接电抗器。电抗器与分隔器相连。有两条除法器数据线。这里，只有一条线路（另一条备用线路）用于连接变频电源。然后分别对变频电源的接地端子、励磁变压器和分压器进行接地。许多电工会忘记励磁变压器的X端也需要接地。这是对在现场接受培训的电工的特别提醒。补偿电容器能否用于现场试验。如何连接补偿电容器来计算频率需要增加补偿电容值，否则不能。当增加补偿电容器时，补偿电容器直接并联到分压器上，接地端子可以接地。补偿电容器作为主变压器时需要连接，因为主变压器电容器的值很小，所以我们将补偿电容器作为主变压器时连接。
仪表组装连接
电抗器和分压器之间的电线直接连接到待测试电缆的相位。电缆的其他两相和屏蔽线接地，电缆的另一端用树木隔开。注：在连接电缆前，应对电缆进行绝缘试验，以确认各相与地、相与相之间的绝缘完好。接线完成后，接通电源，设置变频电源。主要修改有两个地方，一个是试验电压，另一个是耐受电压时间。设置完成后，第一个测试为自动测试，第二个测试为手动测试。
手动测试：您可以手动调整频率找到共振点，手动将其升高到所需电压，单击开始时间，完成时间，单击降压停止。
自动测试：直接进入自动测试界面，点击自动测试，试验将动找谐振点，升压，计时及降压。
有两种操作模式（手动和自动）
在操作的过程中难免会出现各种各样的问题，在操作之前一定要详细的看下设备使用手册，并咨询专业人员。
