7.2 伏安特性及误差曲线试验

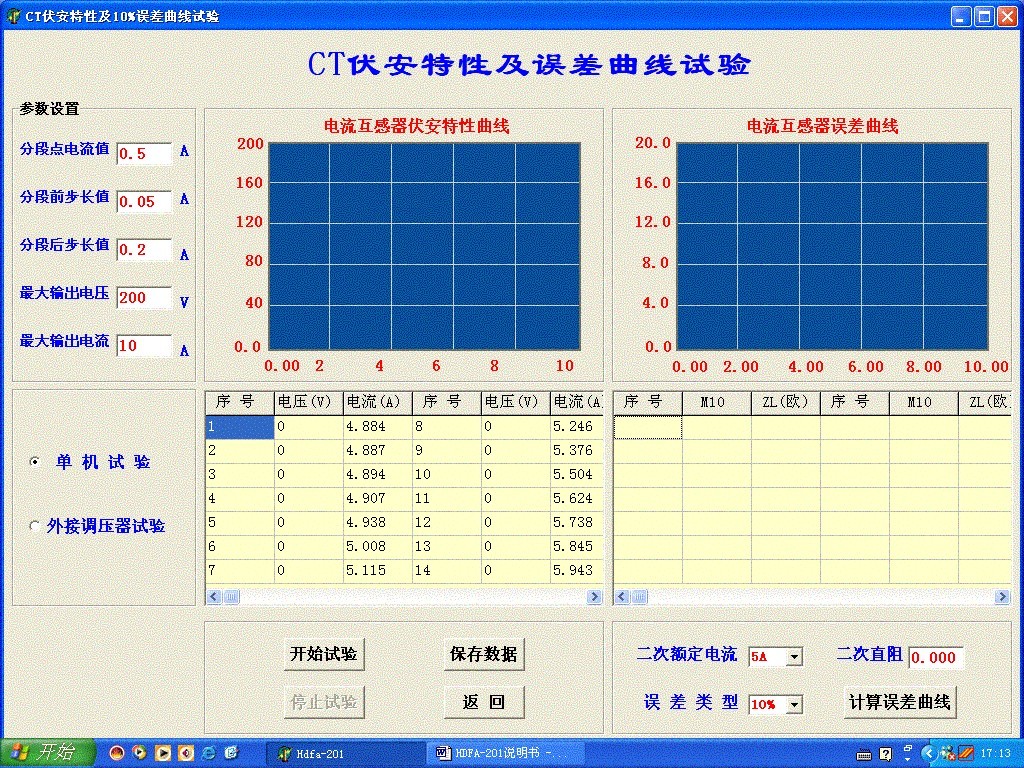

在主界面中点击“试验”菜单，在弹出的下级菜单中点击“伏安特性试验”命令即可弹出伏安特性及误差曲线试验窗口（如下图33所示）

                           图表 33
7.2.1界面参数说明
分段点电流值：试验时为使伏安特性曲线的拐点前和拐点后的曲线打点分布合理，特设置一个分段点，在此点前后分别以两种不同电流步长进行试验。该分段点电流值根据估计值或根据所测拐点值来设定，范围（0 - 20）A。
分段前步长值：分段点前的步进电流步长，范围（0.001 - 2.000）A
分段后步长制：分段点后的步进电流步长，范围（0.001 - 2.000）A
大输出电压：电流互感器二次侧的所能承受的大电压，范围（0 - 1500）V。
大输出电流：电流互感器二次侧的所能承受的大电流，范围（0 - 20）A。
单机试验：用装置自带的调压器试验时点击“单机试验”即可。
外接调压器试验：当需要用外接调压器试验时点击“外接调压器试验”即可。
7.2.2 试验方法
7.2.2.1伏安特性曲线
全自动伏安特性测试仪试验原理以及接线方式与单机相同。接线完毕后，点击“开始试验”，即开始试验。此时装置自动根据电压、电流和步长值逐步增加电压和电流进行测试，每测出一个点将自动在在数据显示框中显示电压电流数值，并自动绘制出伏安特性曲线。试验过程中可以随时点击“停止试验”来终止试验。
7.2.2.2误差曲线
当测试完伏安特性试验后，分别设定“二次额定电流”、“误差类型”之后点击“计算误差曲线”选项，即可根据测试出的伏安特性数据计算并显示出误差数据同时自动绘制出5%或10%误差曲线。
7.3变比极性试验、二次负载及退磁试验
全自动伏安特性测试仪在主界面中点击“试验”菜单，在弹出的下级菜单中点击“变比极性试验”即可弹出变比极性试验、二次负载试验、退磁试验窗口（如下图34所示）

图表 34
7.3.1变比极性试验
7.3.1.1参数设置
一次侧所加大测试电流：在变比极性测试时，电流互感器一次侧需施加的电流，范围为0 - 600A。
二次侧额定电流：电流互感器二次侧的额定电流，1A或。
一次电流：变比极性试验过程中一次侧所施加的实际电流显示值。
二次电流：变比极性试验过程中二次侧所测得的实际电流显示值。
变比：变比极性试验根据一次侧和二次侧所测的实际电流计算出的实际变比。
极性：变比极性试验所测的实际极性。
“测试二次侧回路时输出保持一定时间”用于将一次侧输出电流保持一段时间。该时间的长度与电流值有关，电流越大，时间越短。
7.3.1.2 试验方法
设置完参数后点击“开始试验”即可进行测试，测试完成后会自动显示变比极性值。测试过程中可随时点击“停止试验”终止此次试验。
7.3.2二次负载试验
设定完二次额定电流值点击“开始试验”即可进行测试，测试完毕会自动显示出二次阻抗和二次负载。测试过程中可随时点击“停止试验”终止此次试验。
7.3.3退磁试验
设定完“一次侧所加电流值”后点击“开始试验”即可完成退磁试验。测试过程中可随时点击“停止试验”终止此次试验。
