无线氧化锌避雷器带电测试仪-扬州达瑞点击次数:126
发布时间:2024-07-01 12:42:57 |

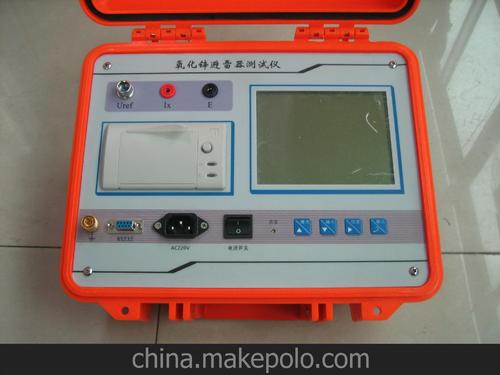

一、 LYYHX6000无线氧化锌避雷器带电测试仪仪器特点
1) 本机采用大屏幕液晶显示,全中文菜单操作,使用简便。
2) 高精度采样、处理电路,先进的付里叶谐波分析技术,确保数据更加可靠。
3) 仪器采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号,保
证了数据的可靠性和安全性。
4) LYYHX6000无线氧化锌避雷器带电测试仪可以使用电场感应或无线传输方法代替PT二次接线。
5) 本仪器可以不接PT二次,直接测量阻性电流。
6) 本仪器共有六种测试方法,给测试人员提供了非常多的选择余地。(PT二次 法,感应法,无线传输法,单电流同步法,pt二次同步法,无线同步法)
7) 本仪器可以三相同测,自动补偿。使用特别方便
8)LYYHX6000有可充电电池、日历时钟、微型打印机,可存储120组测量数据;
操作模式
1. 仪器输入PT二次电压作为参考信号,同时输入MOA电流信号,经过傅立叶变换可以得到电压基波U1、电流基波峰值Ix1p和电流电压角度Φ。因此与电压同相分量为阻性电流基波峰值(Ir1p),正交分量是容性电流基波峰值(Ic1p):
Ir1p=Ix1pCOSΦ Ic1p=Ix1pSINΦ
考虑到δ=90°—Φ相当于介损角,直接用Φ评价MOA也是十分简捷的:没有“相间干扰"时,Φ大多在81°~86°之间。按“阻性电流不能超过总电流的25%"要求,Φ不能小于75.5°,可参考下表对MOA性能分段评价:
性能 <75° 75°~77° 78°~80° 81°~83° 84°~89° >89°
Φ 劣 差 中 良 优 有干扰
实际上Φ<80°时应当引起注意。
接地:
测量前先连接地线,测量完zui后拆接地线!如果接地点有油漆或锈蚀必须清除干净。
参考电压
参考电压信号线一端插入参考电压插座,另一端接被测相PT二次低压输出:小黑夹子接中性点(x),小红夹子接待测相电压(a/b/c)。外施法测量时接升压变压器的测量绕组。如果PT距离较远,可使用加长线。
电流信号
先将泄漏电流信号线插头插入仪器,后将另一端夹子夹到(或通过绝缘竿搭到)被测相MOA放电计数器上端。试验室内可将无放电计数器的MOA放到绝缘板上,由MOA下端取电流信号。电流信号不能使用加长线。
手机:18952707000 电话:0514-88770377
邮件:195214804@qq.com
