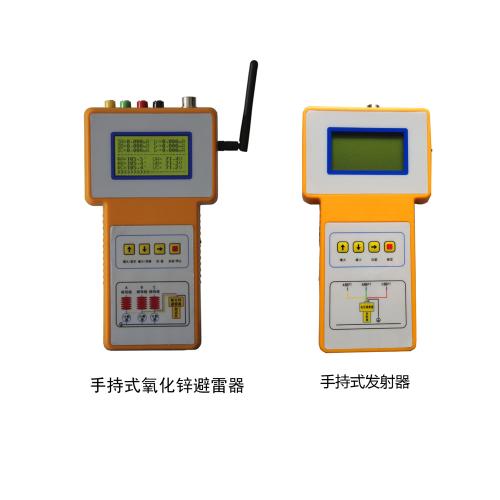

手持式氧化锌避雷器测试仪

达瑞电气为您推荐：

XJYB-3000手持氧化锌避雷器带电分析仪操作模式

PT模式

仪器输入PT二次电压作为参考信号，同时输入MOA电流信号，经过傅立叶变换可以得到电压基波U1、电流基波峰值Ix1p和电流电压角度Φ。因此与电压同相分量为阻性电流基波峰值（Ir1p），正交分量是容性电流基波峰值（Ic1p）：Ir1p=Ix1pCOSΦ       Ic1p=Ix1pSINΦ

考虑到δ=90°—Φ相当于介损角，直接用Φ评价MOA也是十分简捷的：没有“相间干扰”时，Φ大多在81°~86°之间。按“阻性电流不能超过总电流的25%”要求，Φ不能小于75.5°，可参考下表对MOA性能分段评价：

性能

<75°

75°~77°

78°~80°

81°~83°

84°~89°

>89°

Φ

劣

差

中

良

优

有干扰

实际上Φ<80°时应当引起注意。

接地:

测量前先连接地线，测量完zui后拆接地线！如果接地点有油漆或锈蚀必须清除干净。

参考电压

参考电压信号线一端插入参考电压插座，另一端接被测相PT二次低压输出：小黑夹子接中性点(x)，小红夹子接B相电压)。外施法测量时接升压变压器的测量绕组。如果PT距离较远，可使用加长线。

电流信号

先将泄漏电流信号线插头插入仪器，后将另一端夹子夹到（或通过绝缘竿搭到）被测相MOA放电计数器上端。试验室内可将无放电计数器的MOA放到绝缘板上，由MOA下端取电流信号。电流信号不能使用加长线。接线图如下：（图二）



感应模式（应客户要求定制）：

在MOA底座上设置电场感应传感器，其感应电流超前电场强度（母线电压）90°，经过积分运算后与电场强度或母线电压同相位，因此可以用电场感应传感器的信号作为测量参考。仪器输入电场感应传感器信号，同时输入MOA电流信号，经过傅立叶变换可以得到电场基波E1、电流基波峰值Ix1p和电流电场角度Φ。与电场同相分量为阻性电流基波峰值（Ir1p），正交分量是容性电流基波峰值（Ic1p）。

使用B相感应信号作参考

因为A/C两个边相对B相底座的电场影响抵消，应将感应板设置到B相MOA底座上与A/C相相对称的位置，可以得到B相正确的相位信息。A/C相MOA底座电场受B相影响，不要将感应板设置到A/C相MOA底座上。接线图如下：（图三）



3. 无PT模式：

仅仅需要电流线，取到电流信号即可测量出全电流和阻性电流。

电流信号

先将泄漏电流信号线插头插入仪器，后将另一端夹子夹到（或通过绝缘竿搭到）被测相MOA放电计数器上端。试验室内可将无放电计数器的MOA放到绝缘板上，由MOA下端取电流信号。电流信号不能使用加长线。接线图如下：（图四）



无线：

仪器将接收到的无线信号作为参考电压，同时输入MOA电流信号，经过傅立叶变换可以得到电压基波U1、电流基波峰值Ix1p和电流电压角度Φ。因此与电压同相分量为阻性电流基波峰值（Ir1p），正交分量是容性电流基波峰值（Ic1p）：Ir1p=Ix1pCOSΦ       Ic1p=Ix1pSINΦ

考虑到δ=90°—Φ相当于介损角，直接用Φ评价MOA也是十分简捷的：没有“相间干扰”时，Φ大多在81°~86°之间。按“阻性电流不能超过总电流的25%”要求，Φ不能小于75.5°，可参考下表对MOA性能分段评价：

性能

<75°

75°~77°

78°~80°

81°~83°

84°~89°

>89°

Φ

劣

差

中

良

优

有干扰

实际上Φ<80°时应当引起注意。

接地:

测量前先连接地线，测量完zui后拆接地线！如果接地点有油漆或锈蚀必须清除干净。

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
