电缆故障测试仪

	ST-2000型智能电缆故障检测仪-扬州达瑞购买价格：0.00 点击次数：352 发布时间：2024-07-01 12:29:33 我要订购

描述

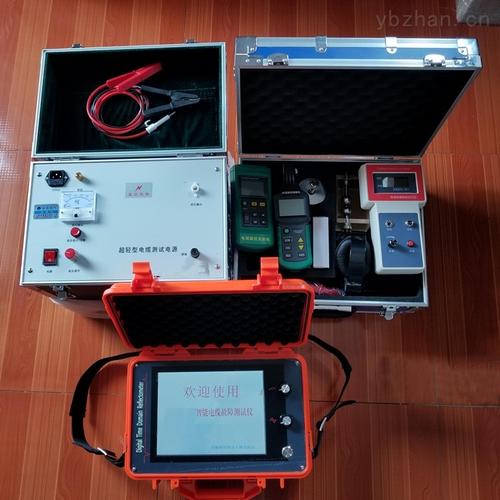

ST-2000型智能电缆故障检测仪

达瑞电气为您推荐
主要技术性能指示
一、测试仪技术指标
使用范围：ST-2000型智能电缆故障检测仪使用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆，市话电缆及两根以上均匀铺设的地埋电线等电缆高低阻、短路、开路、断线以及高阻泄漏和高阻闪路性故障。
测试距离：zui长不小于40Km
zui短测试距离（盲区）：1～5m
测量误差：粗测误差±1% 定点误差±0.2m
工作方式：低压脉冲、支流高压闪测及冲击高压闪测。
采样速率：25MHz。
机内发送脉冲宽度与幅度：0.2us, 100～120V； 2us, 150～160V。
存储容量：8Kbyte并可分成两个存储区，存储和显示两次采样波形进行比较测量。
显示分辨率：V/50米、V为传播速度m/us。
显示方式：320×240 LCD液晶带背光显示。
打印方式：机器主面板设微型打印机记录测试日期及测试波形数据。
电源与功耗：AC 200V± 10%或机内直流供电，功耗不大于10W； DC 6V（7AH）功耗不大于6W。
体积：300×400×180mm（长×宽×高）。
第二节仪器面板及操作功能
高压电缆故障测试仪面板及键盘示意如图（2）所示：

计算机USB通信接口：现仅供专业生产技术人员调试和录入程序使用。
仪器指示灯：分别为：充电、欠压、脉宽（0.2/2）。
输入输出插座：仪器使用BNC-50KY（Q9）插座，连接电缆线用于测试信号的输入输出。
输入振幅：用于调节输入、输出脉冲幅度大小。使用时应根据屏幕显示波形进行调节。调节过小时，脉冲反射很小，甚至无法采样，如图（3）。调节过大时，反射脉冲相连与基线无交点甚至基线会变成斜线，如图（4）。一般采样前，输入振幅旋钮旋转1/3左右，然后根据波形大小在进行调节，重新采样。

对比度调节旋钮：调节此旋钮，使字迹显示清晰，无条纹和背景干净为宜。
脉宽选择按钮：该键抬起时，仪器输出0.2uS脉冲；该键按下时，一起输出2uS。电缆实测时一般优先用0.2uS测试，无反射后反射过小时，再用2uS测试。
电源开关：仪器使用带指示开关。
显示屏：仪器用320×240点阵式夜晶带背光显示屏，用于显示操作菜单、测试波形、测试结果、日期等内容。
微型打印机：本仪器采用4针24行微型打印机。用于打印测试波形，测试数据及测试日期等。
SEL键：自检键，按下此键打印机打印自检数据参数，用于检查打印机头及驱动电路好坏。
LP键：上纸键，按下此键上纸机构动作，打印针停止工作。打印机更换打印纸时使用此键。

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
