达瑞电气为您推荐：

电缆故障定位仪是本公司主要针对电缆故障准确定点而开发,具有高抗干扰性、高灵敏度的电缆故障准确定点测试仪器。本仪器采用低噪声设计和高性能的数字滤波器相结合，采用FIR滤波器，同时声磁同步定点与跨步电压多种工作模式集于一体，使得电缆故障的准确定点有了更多的途径。采用4.3寸高亮OLED彩色液晶显示器，使得在室外也清晰可见，直观简易的图形显示和一键式的操作模式，对各类电缆故障可准确、迅速地进行定点。

【功能特点】

1.数据显示部分采用了高亮的4.3寸OLED彩色液晶显示器，使得显示界面更加清晰。

2.功能及参数调节部分采用的是一键式的可编程的脉冲编码键盘，使得操作面板更加简洁，同时

操作更加方便。

3.本仪器将对音频部分的波形进行实时采集并显示出来，可以通过观察重复性的波形特征及距离轴大致观察故障点的距离，并且观察波形操作者不易疲劳。

4.在声磁定点模式中有单次及连续模式，如果放电频率太快，间隙时间太短，用户可以选择单次模式对一次放电波形等相关数据进行仔细分析，同时单次模式下支持波形翻页。

5.在声波信号采集中采用了4种滤波频带，低频带、中频带、高频带及全频带，用户根据现场的实际情况可进行选择。

6.跨步电压部分采用波形显示，对于信号进行连续采样刷新，这样用户对于信号的连续性分析及突跳信号的分辨增强。

7.跨步电压部分多个档位细分，在调节过程中自动对于大信号进行衰减，保证测试范围内的最大电压幅度输入时，显示信号不限幅。

8.音频部分滤波处理采用FIR数字滤波技术，使得特征频带更加的明显，滤波性能更佳。

9.故障点的距离显示，在0--25m范围之内可以显示故障点的距离

10.在连续模式下，可以显示15m距离内的压缩波形，在单次模式下，可对15m距离内的波形进行展开分析。

【技术参数】

1.84dB最大音量限制

2.显示故障距离，最大25m

3.音频测试精度0.1m

4.音频波形显示（15m）

5.电磁强度显示：矩形条显示，数字显示，最大值记录功能

6.自动检测脉冲信号

7.跨步电压波形显示

8.跨步电压多档位增益调节

9.显示：4.3寸高亮OLED显示器，分辨率为480×272

10.连续使用时间7h左右

11.音频增益大于110dB

12.频率范围：100Hz---1500Hz

13.低通：100---400Hz  带通：150---600Hz  高通：200---1500Hz

14.跨步电压灵敏度：0.1mV---75V

15.隔离干扰：50Hz、DC

16.体积：240mm×130mm×120mm

17.重量：≤1.4kg

18.电池：12节充电电池

【功能与特点】

1．可测35KV以下等级所有电缆的高、低阻故障，适应面广。

2．具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。

3．检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备。

4．8寸彩色液晶触摸屏作为显示终端，仪器具有强大的数据处理能力和友好的显示界面。

5．具有采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏。

6．具有计算机通讯接口，可方便将数据及图形保存在计算机内。

7．无测试盲区。

8．内置电源，可在无电源环境测试电缆的开路及低阻短路故障。

【主要性能指标】

1．测试方法：低压脉冲法、高压闪络法；

2．冲击高压：低于35KV电力电缆；

3．数据采样速率：100MHz、50 MHz、25MHz、12.5 MHz；

4．测试距离：＞30Km；

5．读数分辨率：小于1m；

6．系统测试精度：小于50cm；

7．测试电缆脉宽设有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒；

8．具有测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。可以储存大量的现场测试波形；

9．能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离；

10．内置电源：充满电后仪器可连续工作3小时以上，亦可外接交流电源工作；

11．工作条件：温度-10℃～+45℃，相对湿度 90%。

高压信号单元：超轻型高频高压信号发生器

【功能与特点】

1．有电压调节及自动稳压功能。

2．采用开关电源电子升压。体积小、重量轻。

3．具有开路、短路自动保护功能。

4．输出电压显示为彩色液晶屏罗盘式动态显示。

5．功能完善可靠，接线简单。

6．箱体采用工程塑料绝缘材料。

【主要性能指标】

1.输出电压：≤36KV负直流

2.工作电压：220V±10% 50Hz

3.显示电压值误差：＜±2%

4.输出电流：≤40mA

5.工作温度：-10℃～50℃

6.工作湿度（相对）：≤80%

7.放电能量：≤1200J/5S（标配4μF外置电容，可定制）

8.最小放电周期：3秒

9.最大功率：＜1.5KVA

10.海拔高度：3000米以下

11.体积：43cmx38cmx23cm

12.重量：11kg

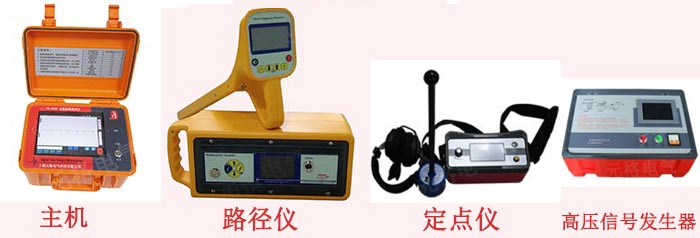

电力智能电缆故障测试仪配套组成图：

注：以上产品信息、技术参数达瑞公司为您整理发布
