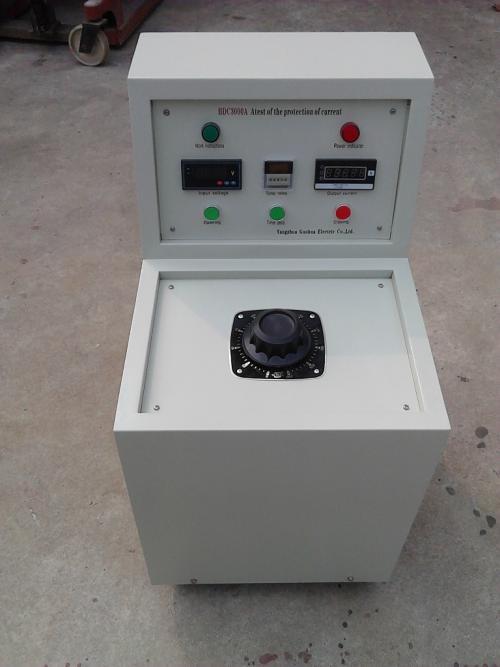

变频控制器从结构上分为两大类：20kW及以上为控制台式，20kW以下为便携箱式；它是由控制器和滤波器组成。在系统中变频控制器的主要作用是把幅值和频率固定的工频380V或220V的正弦交流电转变成为幅值和频率可调的正弦波，并为整套设备提供电源。

   变频控制器具有IGBT保护、过流保护、过压保护、放电保护、进线保护等可靠的保护功能，保证试验人员和试品的安全。

   IGBT保护：当IGBT电流过大或过热时，CPU将停止工作，直到系统恢复正常。

   过压保护：是指当试验电压超过人为整定的保护电压（保护电压可根据不同试验电压需要任意设定）时，控制器自动跳闸，CPU停止工作，并提示系统发生过压保护。

   过流保护：是当CPU检测到母线工作电流超过IGBT工作电流或IGBT温度过高时，CPU会发生过流保护信号，装置停止工作，并通过液晶屏提示系统发生过流保护。

   放电保护：当试器击穿、短路或试品放电时，CPU停止工作，并切断主回路。

进线保护、低通滤波器：不仅可以在稳态下使放电或击穿电流小，而且使暂态瞬时电流的破坏减小，从而保证设备和人身的安全。

测量部分：试验人员可直接从变频控制器控制面板上读取输入电压、电流、当前工作频率、变频控制器输出电压、电流及试品上所加谐振电压信号。

3．2．2励磁变压器

励磁变压器的作用是将变频电源的输出电压升到合适的试验电压，满足电抗器、负载在一不定期品质因数下试验电压的要求（励磁变压器的容量一般与变频控制器相同）。为了满足不同电压等级、不同容量试品的试验要求，励磁变压器高压绕组一般有多个抽头。

3．2．3高压电抗器

高压电抗器L是谐振回路的重要部件，当电源频率等于1/（2π√LCx ）时，它与被试品Cx发生串联谐振；电抗器的性能直接影响到系统Q值的大小。

3．2．4高压分压器

   高压分压器是高电压测试器件，它由高压臂C1和低压臂C2组成，测量信号从低压臂C2上引出，作为高压电测量和保护信号。

3．3决定系统配置参数的因素

   系统谐振电压等级和容量取决于试品的电容量C，试验电压U试验频率f。

1. 对于交联聚乙烯电缆决定系统配置的主要是：电缆的电压等级、电缆的截面积、试验电缆的长度及电缆要求的谐振频率范围。
2. 对于GIS决定系统配置的因素为：GIS的电压等级、GIS的间隔数和每个间隔的电容量C，GIS允许的试验频率范围。
3. 对于变压器、发电机等设备，系统的配置取决于试品的容量试验电压、试品的等效电容量C、要求的谐振频率和试品的空载损耗的大小。
