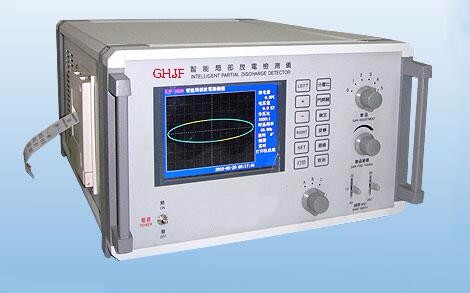

高效率变压器局部放电测试仪

产品简介：

 高效率变压器局部放电测试仪是根据当今国内外局放仪研究领域的先进理论，采用了先进技术和先进电路，通过各地用户广泛试用后的不断改进而成的，它在保留了前几代产品优点和功能的同时，又比前几代产品在设计上更完善，使用上更方便，性能上更可靠。

技术指标：

一、主机参数

1、可测试品的电容量范围6pF~250µF

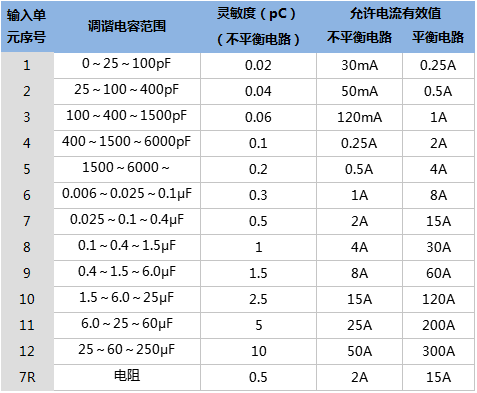

2、检测灵敏度及允许电流（见表1）

3、椭圆扫描时基

（1）频率50（内）、100、150、200、400Hz
（2）旋转：以30°为一档，可旋转360°
（3）工作方法：椭圆——扩展——直线
（4）高频时基椭圆可按输入电压（10～250V）调节至正常大小，其摄取功率<1伏安，并有过载自动保护装置
4、显示单元
采用124×104mm2矩形示波管，有亮度与聚焦调节旋钮
5、放大器
（1）3dB低频端频率fL：10、20、40kHz任选
（2）3dB高频端频率fH：80、200、300kHz任选
（3）增益调节，粗调6档，档间增益差20±1dB，细调范围>20dB
（4）正负脉冲响应不对称性<1dB
6、时间窗
（1）窗宽：可调，50HZ下15°～  150°
（2）窗位置：每一窗可旋转0°～ 170°

（3）两个时间窗可分别或同时开
7、脉冲峰值表
（1）线性刻度指针式表头0—100  误差±5%（以满刻度计）
（2）对数刻度指针式表头0—10—100 误差±5%（以满刻度计）
（3）数字表头：以3位半LED数字表显示0—100  误差：±3%（以满刻度计）
8、试验电压表
（1）量程100kV（用100kV电压表电阻R）
（2）显示：3位半数字电压表
（3）误差：±3%
9、零标系统
（1）内部零标发生器的零标志可变换极性，并可旋转0～180°以使本电压电阻R产生的真零标位置极性相符
（2）零标志与所有椭圆扫描频率相*
10、结构
（1）体积530×550×220mm3
（2）重量：约22kg

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
