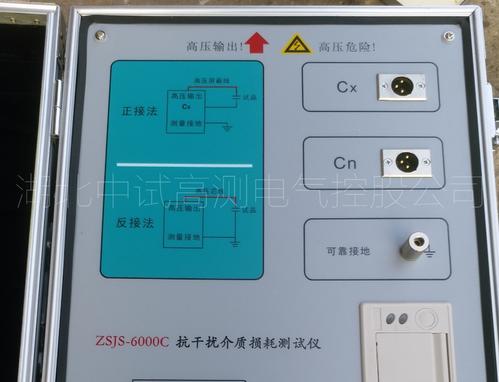

变频抗干扰介质损耗测试仪
达瑞电气为您推荐：
变频抗干扰介质损耗测试仪（Frequency interference dielectric loss tester)是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。主电源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。

工作原理

在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路(Cx)，如图1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值。

主要技术参数

使用条件 -5℃∽40℃ RH<80%
电源 AC 220V±10% 频率无限制
高压输出 1KV∽10KV 每隔1kV
精度 5%
最大电流 140mA
容量 1000VA
自激电源 AC 0V∽30V 45HZ/55HZ
最大电流 15A
分辨率 tgδ: 0.001% Cx: 0.1pF

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
