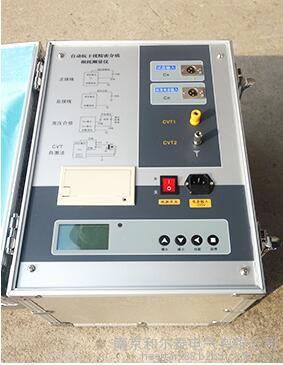

SR9000B全自动介质损耗测试仪-扬州达瑞

SR9000B全自动介质损耗测试仪技术指标

2.1 额定工作条

2.1.1 环境温度:0～40℃(当温度超出20℃±5℃时,每变化10℃仪器基本误差的改变量不超过基本误差限的1/2。)

2.1.2相对湿度:30%～85% 2.1.3供电电源:电压:220V±22V,频率: 50±1Hz 2.2外形尺寸:l×b×h,mm:440×330×400 2.3重量:不大于23kg

2.4电子电路功耗:不大于40VA 2.5测量范围:

2.5.1介质损耗(tgδ):0～100％ 分辨率0.0001 2.5.2电容量(Cx): zui小分辨率0.01pF 2.5.2.1内接方式

试验电压 试品电容量 5kV 7.5kV 10kV 3pF～40000PF 1.5kV 2.25kV 3k 10pF～0.35μF 0.5kV 0.75kV 1kV 30pF～1.5μF 2.5.2.2 外接方式

“外接升压器”方式zui高试验电压10kV

“外接Cn”方式（外接高压、外接标准电容器）zui高试验电压由标准电容器和被试品决定(Umax=Imax/wC)

标准回路zui大电流50mA(In=UwCn) 被试回路zui大电流2A(Ix=UwCx)

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
