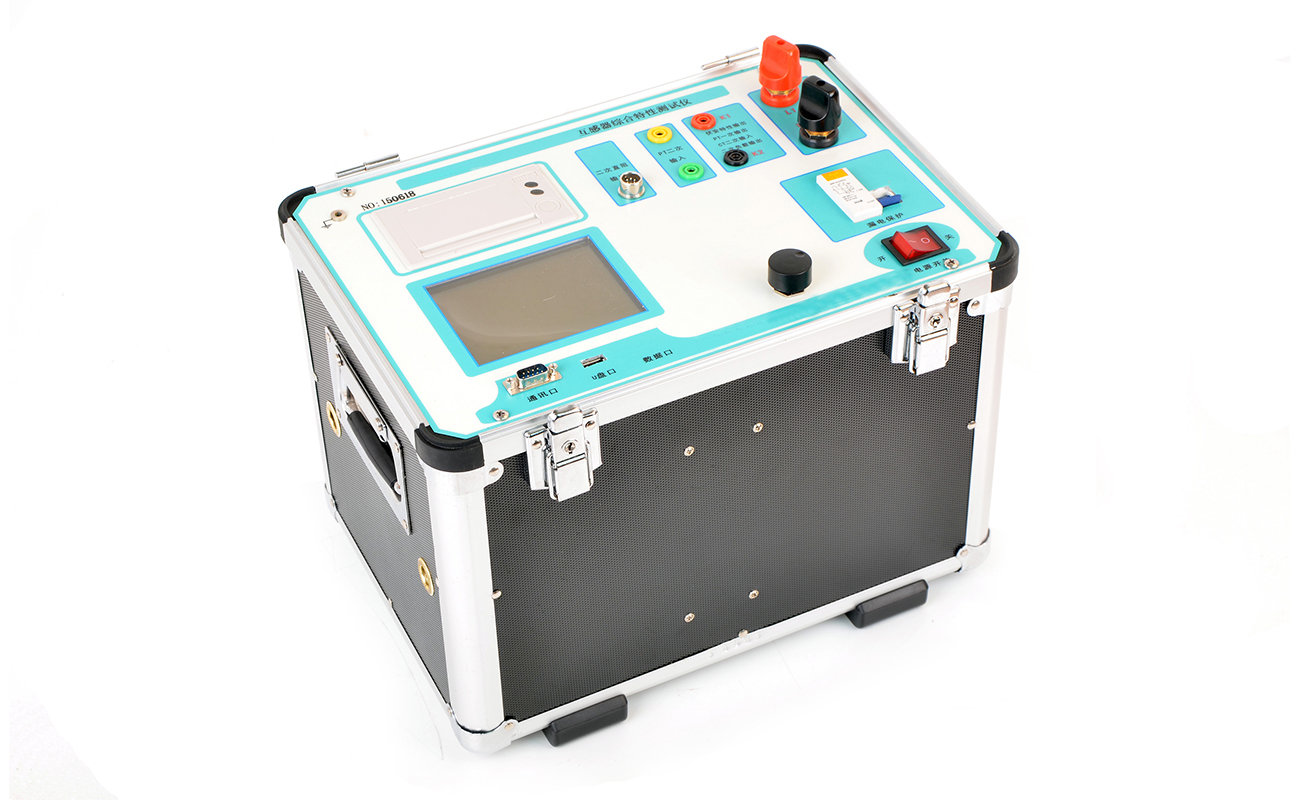

CT伏安特性测试仪

CT伏安特性测试仪主要功能：

1.自动测试:只需设置电流步长等试验参数，全自动采集互感器伏安特性数据并自动绘制励磁特性曲线；自动测试和计算CT的变比；
2. 使用“一键飞梭”（旋转鼠标）技术，操作更方便；
3.内置可调电压（流）源功率充裕: 只需单一220V电源输入，内置分段式可调电压源针对不同试验电压的互感器可选择不同的输出电压，电压调节细度更佳，可消除电流跳变，提高测量精度。内置升压器zui高输出电压可达1250V（A型2000V、B型2500V），内置可调电流源输出电流可达800A；
4.界面友好:采用进口全天候大屏幕图形LCD，各种环境强、弱光下清晰可见，全中文菜单界面，光标提示操作，实时显示测试数据和曲线，曲线坐标自动缩放，读图更加清晰；
5.数据处理先进:内置超大容量存储器，可存储6400组测试数据；可通过RS232或USB接口上传至PC机，运用本公司开发的随机软件能自动生成可编辑的典型测试报告，并可对1 A 和5A的CT进行5%、10％误差曲线的计算、分析、比对，便于技术管理和存档；
6.采用智能化模糊控制调压方式:自动识别非测试段，快速回零；明显缩短试验时间，提高工作效率；
7. 自带微型高速打印机，可实时打印CT伏安特性测试报告、励磁特性曲线和CT变比测试报告；
8. 极性判别采用规程推荐的直流法，声、光指示判别结果，可靠、直观；
9.保护功能完善:本机具有完善的过流、过压保护功能，可根据试验参数的设置情况自动调整过流过压保护值，以确保被试设备的安全。
主要技术特点
1、功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。
2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。
3、可测量变比差与角差，比差zui大允许误差±0.05%，角差zui大允许误差±2min，能够进行0.2S级电流互感器的测量，变比测量范围为1~35000。
4、基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线,输出zui大仅160V的交流电压和5Arms(15A峰值)的交流电流，却能应对拐点高达60KV的CT测试。
5、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
6、测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6)?、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
7、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
8、全中文动态图形界面，无需参考说明书即可完成接线、设置参数：动态显示参数设置，根据当前所选的试验项目自动显示其相关参数；动态显示帮助接线图，根据当前所选试验项目，显示对应的接线图。
9、5.7寸图形透反式LCD，阳光下清晰可视。
10、采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。
11、面板自带打印机，可自动打印生成的试验报告。
12、测试结果可用U盘导出，程序可用U盘升级，方便快捷。
13、装置可存储1000组测试数据，掉电不丢失。
14、配有后台分析软件，方便测试报告的保存、转换、分析，可以用于试验数据的对比、判断与评估。
15、易于携带，装置重量<9Kg。
