DF6000电缆超低频耐压介损测试仪
达瑞电气为您推荐：

一、产品概述：

电力电缆是供电部门重要的资产之一,随着对供电可靠性要求的不断提高，对电力设备基于事故的维护已经远不能满足要求，基于状态的维护即“状态检修”日益受到重视。

电缆的老化、水份的渗入、水树枝、局部放电、接头不良，都会使电缆出现故障，造成大范围停电，带来严重的经济损失和社会影响。如何对电缆的状态进行有效检测，发现隐患一直是重要课题。

电缆在理想状态下是个良好的绝缘体，对外护套接地体等效为一个介质损耗非常低的纯电容。上述这些缺陷都会导则电缆的介质损耗增加，所以进行介损的准确测量可以侦测出这些问题。但由于电缆的电容量很大，交流加压需要很大的试验容量（数百kVA），常规的介损测试仪容量无法满足要求。采用外置施加工频电压，则设备体积重量庞大，成本高昂，现场使用不便。所以长期以来缺乏适合现场使用的电缆介损测试技术。

超低频介损测试是目前国际上应用较多的能够有效检测电缆介损，且测试本身不会对电缆造成伤害的先进技术。其施加0.1Hz超低频正弦波对电缆进行介损测试，使得试验电流减小，设备轻便便携。目前，推荐采用超低频对电缆进行介损测试有IEEE 400 & IEEE 400.2(北美及国际)，IEC 60060-3(国际)，CENELEC HD 620 & 621(欧洲及国际)，VDE 0276 Part 620(德国)等标准。

采用0.1Hz超低频进行介损测量的主要技术难点在于：一般电缆的介质损耗角非常小，约为0.01°或更小。而0.1Hz的波形非常平缓，难以准确判断其波形过零点位置，所以准确测量其相位非常困难。同时测试现场又存在有强烈的工频干扰和高频干扰信号，要在如此强干扰背景下准确测量如此微小的值，技术难度很大。

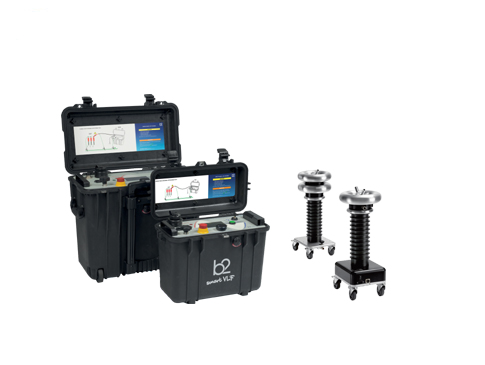

DF6000电缆超低频耐压介损测试仪,测试仪（DF6000)专为配电（6kV，10kV，20kV，35kV）电缆准确介损和局放测试而设计，其输出0.1Hz超低频正弦波，使得输出电流降低，设备体积小重量轻，现场使用方便，测量准确。系统主要功能：配电电缆的耐压、介损。

二、技术特点：

*多功能：超低频耐压、介损。

*重量轻：体积小，重量轻，现场方便便携。

*精度高：介损测试精度优于1×10-4。

*简单智能：自动分析判断结果。

*无触电风险：测试数据无线传输至笔记本电脑，无需接触高压设备。

*控制方式先进：中央控制单元（笔记本电脑）与各部件之间通过无线通讯方式连接，使用简单方便。

*安全可靠：控制系统采用小于等于36V直流电源。

*系统内部采用Linux工业操作系统。

*系统内部集成绝缘电阻测量装置：可测量电缆电容和电阻，在笔记本上操作和显示。

*满足智能电网规程：满足国家电网《Q/GDW1168—2013输变电设备状态检修试验规程》

*具有高达十万分之一(0.001%)的高压侧测量分辨率。

*测量现场自动生成介损-电压曲线。

*全自动：软件控制硬件，无线局域网组网。

*智能屏蔽环：彻底解决了运行多年终端头外绝缘污秽的影响。

*完全满足国标GB50150-2016交联电缆耐压试验规程。

*自带电源：自带锂电池电源，现场可连续使用两个小时以上。
