	VLF-30超低频绝缘耐压试验仪-扬州达瑞购买价格：0.00 点击次数：748 发布时间：2024-07-01 12:44:53 我要订购

描述

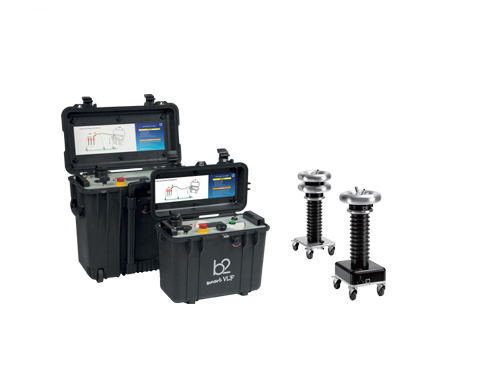

VLF-30超低频绝缘耐压试验仪
达瑞电气为您推荐：

超低频绝缘耐压试验仪实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验之中。

一、系列产品及选用

1、命名说明
××—30/1.1
                   额定负载电容量，单位µF
                   额定输出峰值电压，单位kV
                   产品字母代号
2、30KV超低频                         表1

型号	额定电压	带载能力	电源保险管	重量	用途
30/1.1	30kV （峰值）	0.1Hz,≤1.1µF	10A	控制器：4㎏升压体：25㎏	10KV电缆、发电机
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF

3、根据被试对向选择适当规格的产品。
使用时，试品电容量不得超过仪器的额定容量。试品电容量过小，会影响输出波形。若小于0.05µF，仪器将不能正常输出。可并联0.1 µF的电容辅助输出。下面是一些设备的电容量，供用户参考。
★    电流、电压数据均直接通过高压侧采样获得，所以数据真实、准确。
★    过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０ms。
★    过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机
保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０ms。
★ 高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。
★    由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
四、技术参数
1、输出额定电压：参见表1
2、输出频率：0.1Hz、0.05Hz、0.01Hz。
3、带载能力：参见表1    0.1 Hz zui大1.1µF
0.05 Hz zui大2.2µF
0.02 Hz zui大5.5µF

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
